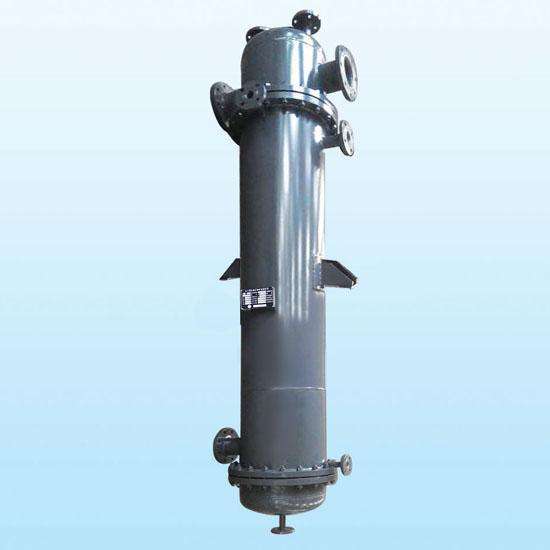

隨著石油化工行業裝置生產規模的日益擴大，立式換熱器也日趨大型化，采用中間裙座的換熱器在外應用非常廣泛。NBAT 47041—2014《塔式容器》規定圓錐形裙座殼的半錐頂角不宜超過15°。在實際工程中:底部裙座與底封頭連接，裙座內部空間大，人可以直接進入，自吸泵制造組裝、安裝檢修較為方便; 而中間裙座與筒體連接，如果采用較小半錐頂角，則裙座與筒壁間隙過小，導致對裙座與筒壁之間堆焊結構內側焊縫（圓角過渡)質量的保證、熱處理之后的防腐施工及隔熱箱組焊、裙座內側的保溫施工、在用壓力容器檢驗等都會受到較大影響。因而采用中間裙座時半錐頂角往往會大于15°，如重整反應器、PACKINOX板式換熱器等中間裙座的角度均超過 15°。多級泵同時，有學者研究認為中間裙座半錐頂角最大 可達30°,如圖1所示％因此，對半錐頂角變化下裙座的可靠性研究意義重大。

裙座可靠性分析主要從強度和穩定性兩方面著手。由于風載、地震載屬于短期載荷,大型立式換熱器高徑比不大且裙座位于中間位置，因而不考慮風載、地震載的影響。裙座與筒體處的連接是不連續結構，所受載荷包括機械載荷及熱載荷，在結構不連續及溫度不均勻的影響下,應力數值很大且分布復雜，依靠解析方法無法準確計算該處的溫度及應力分布。排污泵此外，還需對裙座進行軸向載荷穩定性計算。本研究借助ANSYS技術對某裝置中反應流出物/混合 進料換熱器在不同半錐頂角下的裙座結構進行應力分析，分別對半錐頂角為10°、15°、25°、30°4種結構的裙座進行求解分析。化工泵
